一、組網準備

1、網絡準備

寬帶或4G上網卡(蒲公英4G部分路由器內置流量卡,無需額外購卡)

2、設備準備

蒲公英路由器、網線、錄像機&攝像頭

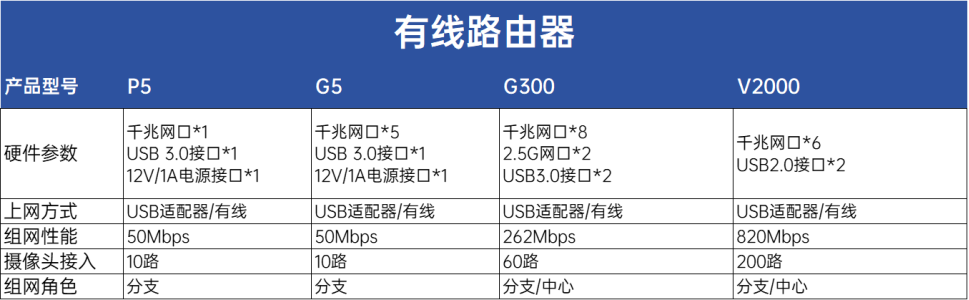

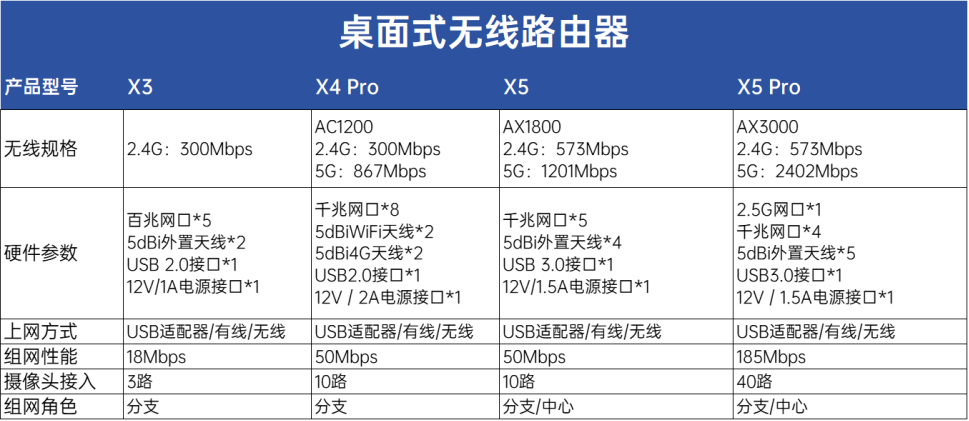

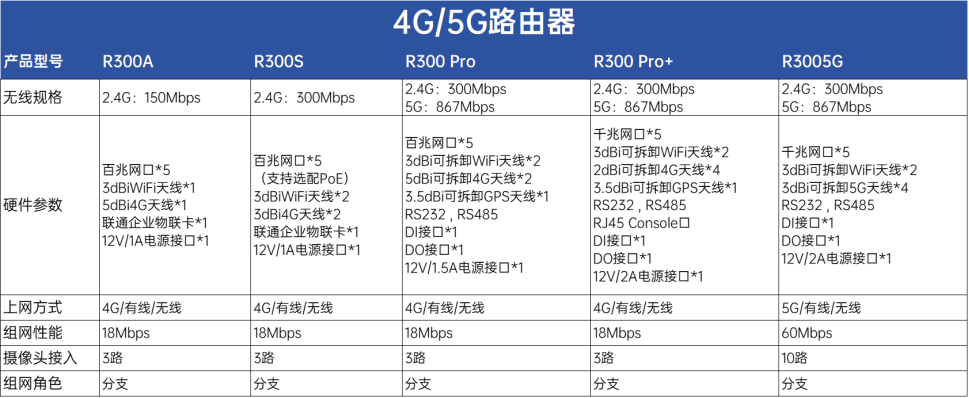

蒲公英路由器選型參考如下(前往選購),本文以X5 Pro和X4 Pro為例:

! ! !
以上接入路數是以400萬像素攝像頭為例,具體以實際部署網絡環境為準;
蒲公英設備參數更新以官網為準,此處不另行通知。

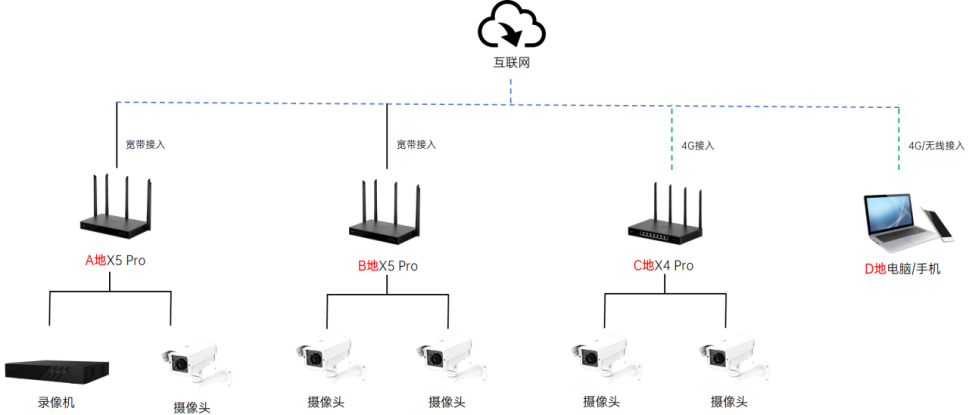

二、組網拓撲圖

!

可實現以下需求:
1、**集中存儲:B地和C地的攝像頭傳輸至A地存儲;
2、異地訪問:在A地/B地/C地訪問其中另兩地的視頻畫面(含錄像機內視頻內容回放等);
3、異地配置:在A地/B地/C地任一地點修改各地的錄像機和攝像頭配置
4、隨時訪問/配置:**手機/電腦登錄蒲公英客戶端查看A地/B地/C地的視頻畫面或修改配置

三、組網教程

1.設備上電聯網

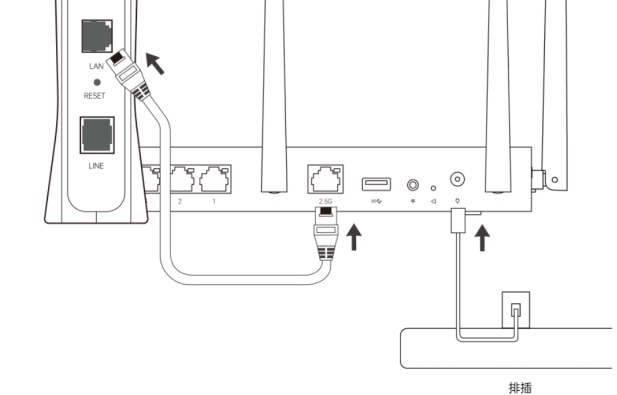

1.1.寬帶上網設置 用網線將路由器的WAN口連接到光貓的LAN口,等待路由器指示燈變為綠色常亮則路由器已正常聯網。
(以下型號默認為動態IP上網:X3、X5、x5 Pro、G5、P5、G300、V2000)
1.2.4G上網設置 蒲公英R300A、R300S、X4 Pro內置聯通企業黑名單卡,綁定贈送100MB體驗流量,插電等待指示燈常綠則路由器已正常聯網。
(以下型號默認為4G上網:R300A、R300S、R300 Pro、r300 Pro 、R300 5G、X4 Pro)

!

2.異地組網

2.1.電腦瀏覽器輸入https://p.oray.com 登錄蒲公英管理平台
2.2.點擊【異地組網】-【創建網絡】-【添加成員】-【新硬件】,輸入蒲公英路由器機身背面貼紙上的SN號將路由器加入網絡內,待路由器指示燈變為藍色常亮則已組網成功。

!
注意:當組網內路由器局域網IP(如10.168.1.1)相同會導致組網異常無法訪問,需進行調整,如A地10.168.1.1,B地10.168.2.1...

3.攝像頭配置

通常攝像頭配置為靜態IP上網,需將攝像頭IP地址調整至直連蒲公英路由器的DHCP範圍內。 如A地蒲公英路由器局域網IP地址範圍為10.168.1.0/24,則需將攝像頭IP調整為10.68.1.X

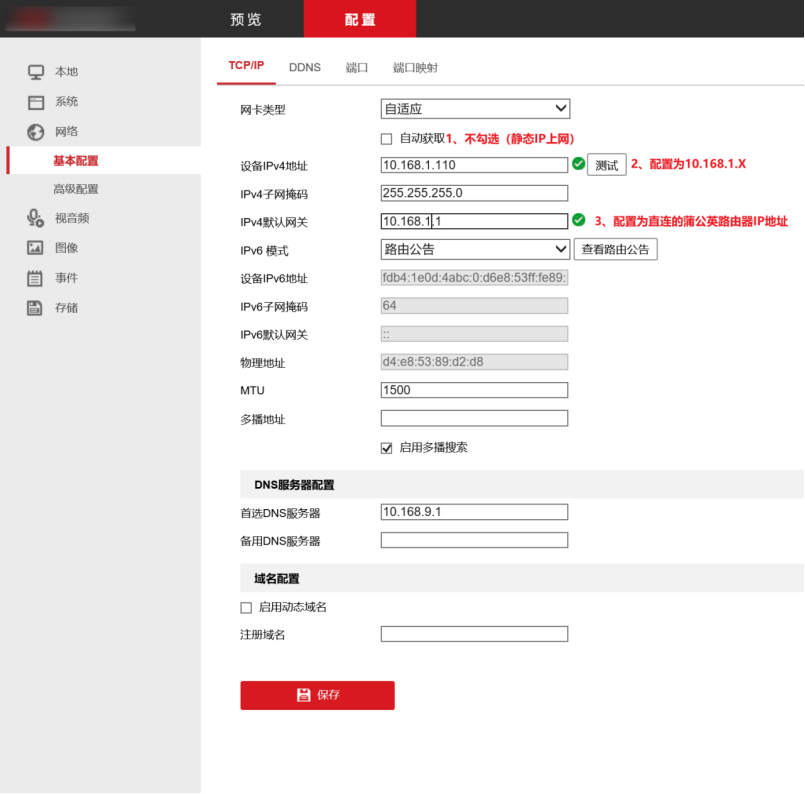

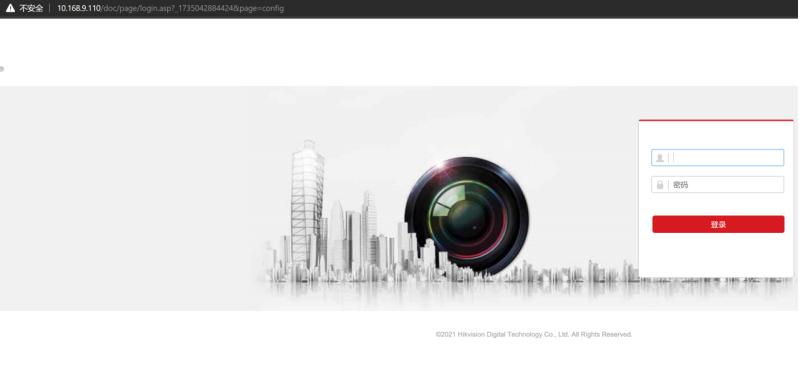

瀏覽器訪問攝像頭管理頁面,設置路徑為:【配置】-【網絡】-【基本配置】-【TCP/IP】

!

4.錄像機配置

4.1.網頁添加攝像頭
瀏覽器訪問錄像機管理頁面,設置路徑為:【配置】-【系統】-【通道管理】-【勾選通道】-【修改】

!

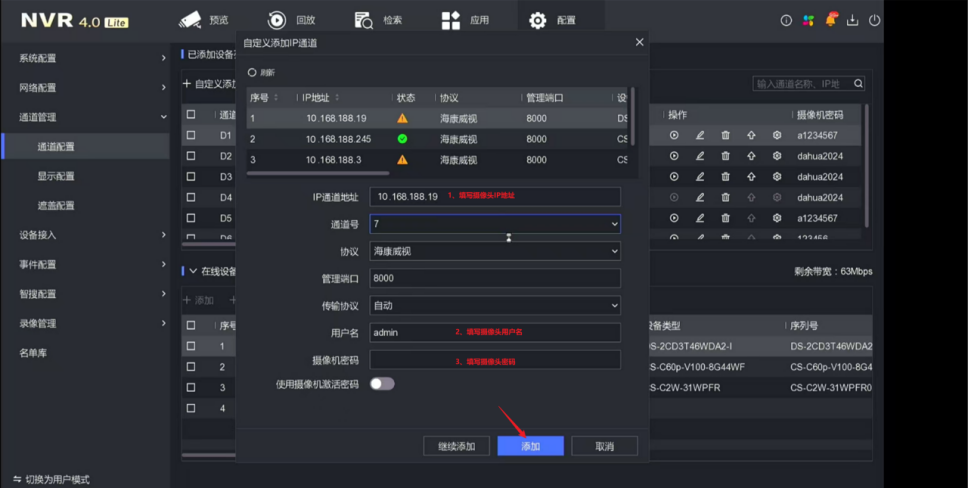

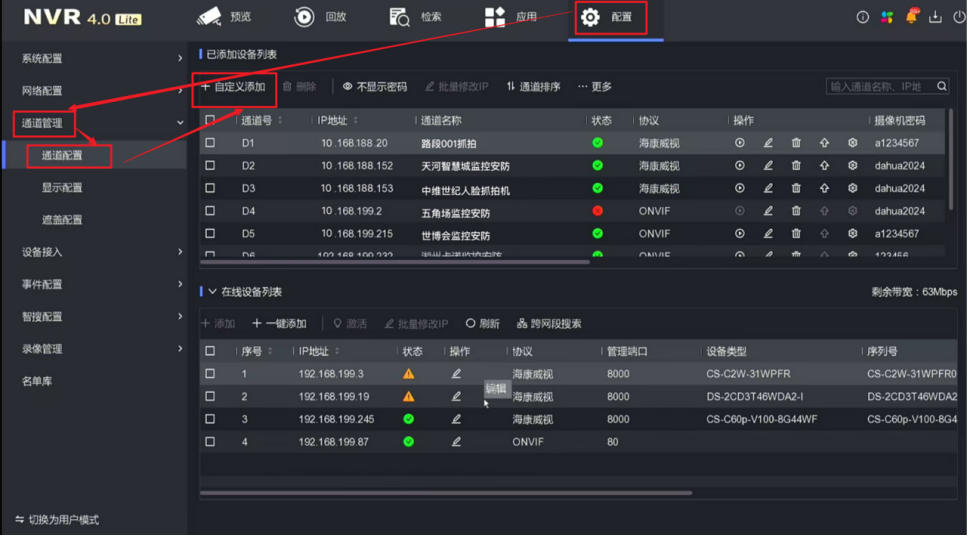

4.2.客戶端添加攝像頭
打開錄像機管理頁面,設置路徑為:【配置】-【通道管理】-【通道配置】-【自定義添加】

! !

5.電腦/手機訪問或配置攝像頭/錄像機

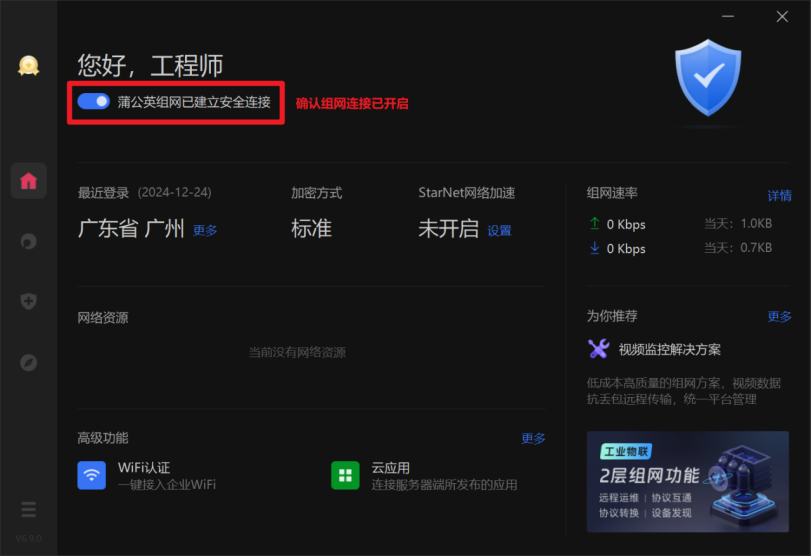

下載並登錄貝銳蒲公英客戶端,瀏覽器輸入錄像機/攝像頭IP地址進行訪問或配置

! ! !
