實現企業總分部大型網絡互聯互通
更新日期：2025-05-19 15:49:46
1. 背景
隨公司的發展規模不斷擴大,為提高辦公效率,提升企業管理水平,往往需要搭建各類項目管理系統軟件(如OA、財務系統、ERP等)進行運作管理,但由於公司分部在不同地區,大都沒有真實公網IP,總部與各分部間的互聯互通往往需要依靠到第三方軟件來實現,且總部網絡規則設置太多,網絡較為複雜,部署與維護也成為了難題。 !
2. 實施難點
1.總分部位於不同地區,且寬帶網絡不同; 2.傳統聯網方案需要借用第三方軟件實現; 3.環境限制不能改變兩地原有的網絡結構; 4.部署維護難度大,安全性穩定性無保障。 !
3. 解決方案
蒲公英路由器是由貝銳自主研發的一款智能組網路由器,能夠實現在不改變原有網絡結構的前提下,實現公司兩地的網絡互聯。 在總部和分部的一級路由下連接蒲公英路由器,搭配蒲公英旁路設置功能,即可實現兩端設備相互通信。 下面來看看詳細操作步驟。
4. 操作步驟
4.1 登錄雲管理平台
1、各點蒲公英路由器接線,並進入本地管理頁面配置對應上網方式,使其正常聯網。
接著在瀏覽器訪問地址https://pgybox.oray.com 登錄蒲公英雲管理平台,輸入總部蒲公英路由器的SN碼(路由器背面可查看)及默認密碼(admin)登錄。 !
2、蒲公英路由器首次使用需要初始化操作,即更改路由器的初始管理密碼。 點擊「提交」按鈕即可。 !
4.2 綁定貝銳賬號
(2)綁定賬號後,點擊【智能組網】->【成員列表】->【我要組網】,跳轉至蒲公英管理平台進行組網。 !
4.3 創建智能組網
4.4 設置旁路路由
組網創建完成後,選擇【網絡設置】-【旁路設置】,點擊「添加旁路」。 !

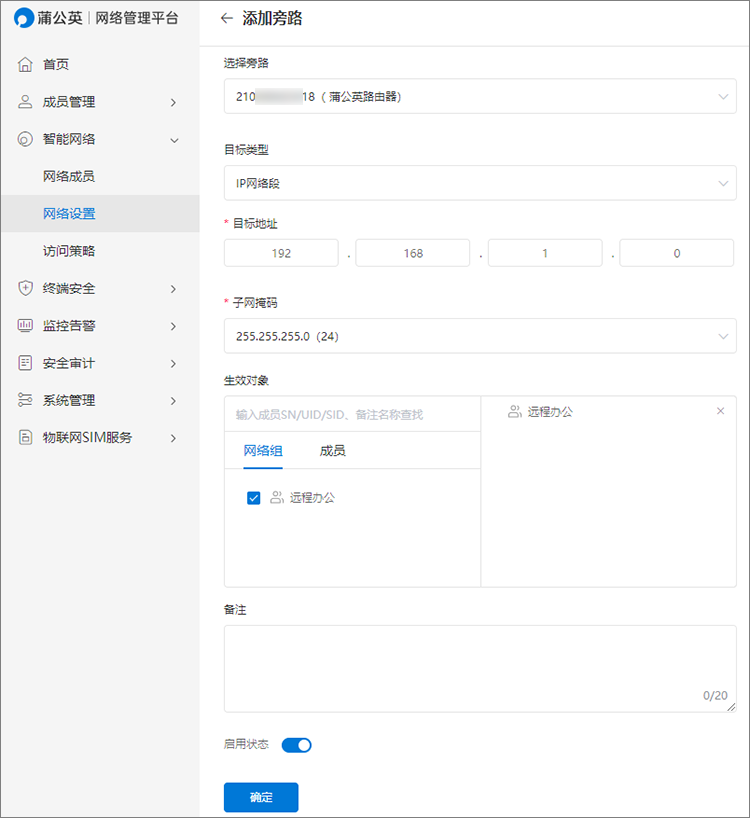

添加旁路路由:
| 選項 | 描述 |
|---|---|
| 選擇旁路路由 | 選擇總部下面的蒲公英路由器為旁路路由 |
| 目標類型 | IP網絡段 |
| 目標地址 | 192.168.1.0。 總部蒲公英上層服務器網段 |
| 子網掩碼 | 255.255.255.0,若子網掩碼的位數不是24位,請根據實際情況填寫正確的) |
| 生效對象 | 生效的網絡組/成員 |
**釋義:給網絡中的成員定義規則,當訪問設置的目標地址段時,找對應的蒲公英路由器。 **
繼續添加旁路路由,目標地址是分部路由器的上層設備。 添加完成如下圖: !
上面添加的兩條旁路路由,目的是分別實現: 1、分部蒲公英能訪問總部的一級路由下的設備; 2、總部蒲公英能訪問分部一級路由下的設備。
4.5 設置靜態路由
1、登錄到總部的一級路由器管理頁面,進行靜態路由設置,如下圖:
| 選項 | 描述 |
|---|---|
| 目標地址 | 192.168.2.0(分部一級路由器網段) |
| 子網掩碼 | 255.255.255.0 |
| 下一跳(接口) | 192.168.1.2(總部二級蒲公英路由器的WAN口IP) |
2、登錄到分部的一級路由器管理頁面,進行靜態路由設置,如下圖:
| 選項 | 描述 |
|---|---|
| 目標地址 | 192.168.1.0(總部一級路由器網段) |
| 子網掩碼 | 255.255.255.0 |
| 下一跳(接口) | 192.168.2.2(分部二級蒲公英路由器的WAN口IP) |
**注意:兩端蒲公英路由器建議設置靜態綁定IP上網。 **
4.6 開啟WAN口轉發
將總部和分部蒲公英路由器的WAN口轉發功能開啟,蒲公英的上級路由成員才能訪問到蒲公英組網。 !
4.7 Ping測試
通過ping測的方式,在分部一級路由下的電腦ping下總部一級路由下的服務器IP地址。 !
5. 方案優點
1.在不改變總部網絡環境下,實現據跨網絡傳輸、跨地區通信; 2.可靠性,單個節點故障,不影響其它分點連接; 3.無限並發數,具有很強的靈活性和可擴展性; 4.部署操作簡單,維護難度大大降低。
