1. 配置蒲公英路由器

1.1 創建異地組網

(1)將PLC設備接入到蒲公英路由器的網口後,進行異地組網。 【點擊查看組網教程】

(2)創建蒲公英異地組網成功,可以看到網絡內的硬件及軟件成員。 !

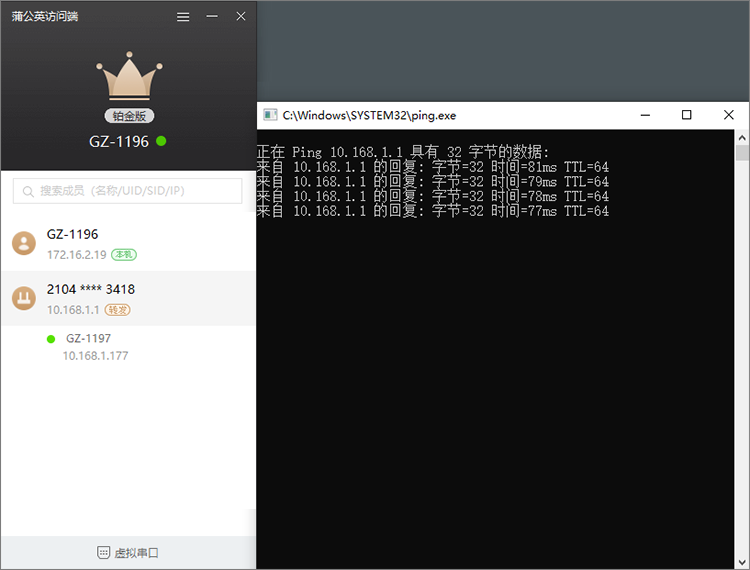

(3)通過ping測試蒲公英IP地址,若通了則證明組網成功。

!

1.2 修改蒲公英路由器IP與PLC網段一致

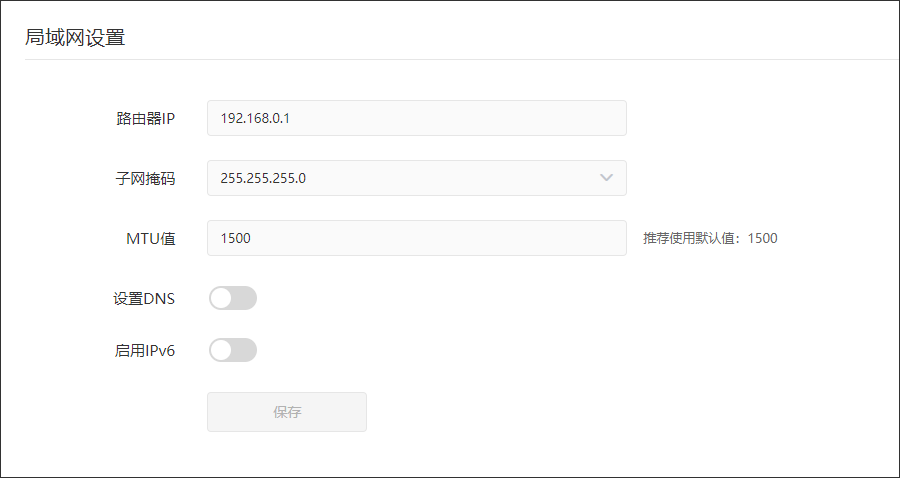

在【系統設置】->【系統信息】->【局域網信息】,點擊「修改」局域網IP地址,將10.168.1.1修改為192.168.0.1; ! !

2. PLC 軟件配置(以西門子,施耐德為例)

2.1 施耐德PLC端配置

(1)實現PLC的遠程監控,確保PLC的網絡設置正確,並且已經下載到 PLC 中, 其中包括IP地址、子網掩碼、網關地址,三者錯一不可。

!

(2)打開 soMachine 軟件,如果設置正確,在 MyContriller 中,能直接看到目標 PLC,選中 PLC,點擊在線即可。 如果不存可能:首先刷新列表;還不存,重新啟動 somachine;再不存在,需要在本地初始化 PLC,重新設置上一步敘述的 三個參數。

!

(3)在線成功的是截圖,到此就可以如本地一樣操作了。

!

2.2 西門子 PLC 端配置

(1)設置西門子 PLC 的【IP 地址】、【子網掩碼】;【使用路由器】選中,並設置 路由器地址,保持在同一網段。 這些都是在遠程連接之前,已經設置好,下載到 PLC 當中。 缺少三參數中的任何一個,都不能正常連接。

!

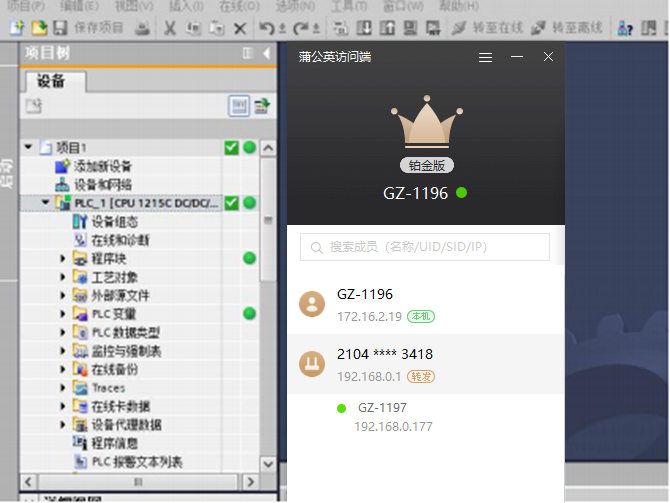

(2)打開博途軟件,之後進入到項目視圖。 進行設備組態,確保要創建的 PLC 和現場實際的 PLC 組態一致,【IP 地址】、【子網掩碼】;【使用路由器】,也要一致。 之後點擊【轉至在線】。

!

(3)彈出如下圖所示的界面,參數選擇如圖。 PG/PC 接口,有時不能顯示虛擬 網卡,選擇電腦實際上網的網卡,也是可以的。 選擇目標設備時,選擇顯示地址 相同的設備,否則搜索不到設備。 之後開始搜索,即可。

!

(4)轉至在線後,可以選擇上傳程序或者下載程序。

!

**「注意」:在遠程使用前,最好先進行程序備份,避免在傳輸過程中網絡中斷導致的程序丟失。 **
